深圳市信立诚科技主推MT9739 14 Bit 2.5GSPS 单通道数模转换器 可替DAC904、替代AD9739
来源:信立诚科技作者:admin发布时间:2022-12-01 20:38:44
1 主要特征:
转换位数:14 Bit
时钟频率:2.5 GSPS
输出电流:8 ~ 32 mA
电源电压:1.8 V、3.3 V
功耗:1.2 W @ 2.5 GSPS
数据接口:双端口 LVDS 数据接口
SFDR:66 dBc @ 100 MHz 输出
IMD3:90 dBc @ 100 MHz 输出
NSD:-165 dBm/Hz @ 100 MHz 输出
封装:FCBGA160
2 典型应用
宽带通信系统
电视传输系统
蜂窝通信基础设施
点到点无线系统
仪器仪表和自动测试设备
雷达和航空系统
3 产品描述
本产品是一款14位2.5GSPS单通道DAC芯片,其内
部包含:外部数据接收电路、时钟接收电路、高速数字
译码电路、多芯片同步电路、电压基准电路、DAC内核
电路等主要模块。其中DAC内核采用电流舵结构,并提
供基带模式和混频模式两种工作方式。在基带模式下,
芯片可在第一奈奎斯特频率范围内输出高质量模拟信
号。在混频模式下,芯片可在第二和第三奈奎斯特频率
范围内输出高质量模拟信号。在两种工作方式下,芯片
均能在宽频率范围内保证良好的输出线性度。芯片利用
两个LVDS接口实现数据输入,并通过内部数据接收时
序控制电路保证数据接收的正确性。输出电流可在8mA
至32mA范围内调整,采用1.8V和3.3V双电源供电,可
通过标准的SPI接口实现各种配置。芯片采用FCBGA160
封装,具备低的封装寄生效应。
4 产品亮点
低噪声和互调失真(
IMD)性能可实现高达 1
GHz 宽带信号的高质量合成。
带双数据速率(DDR)LVDS 数据接收机的双
端口接口支持 2500 MSPS 的最高转换速率。
采用 CMOS 工艺技术制造,并采用特殊开关技
术来增强动态性能。
输出电流可以针对单端或差分电路拓扑轻松
地进行配置。

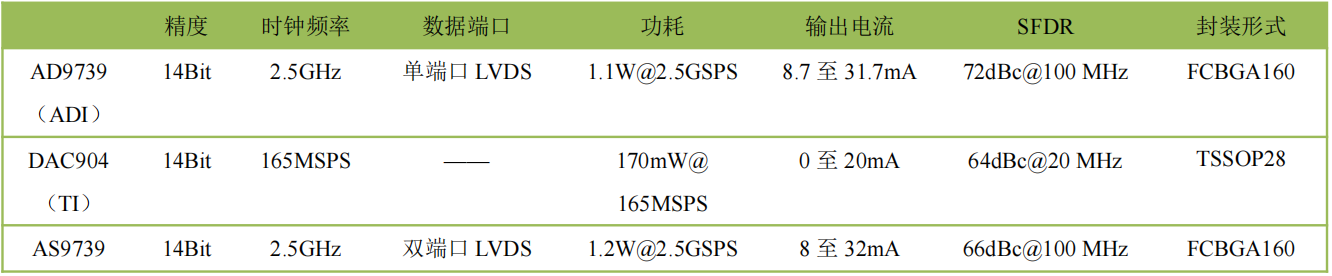

与国外同类产品对比
