应用方案
低成本高性价比SWM32SRET6-50屏驱方案最佳选择
来源：信立诚科技作者：admin发布时间：2021-01-10 15:05:37
随着信息时代的快速发展，移动、工业和消费应用方面对图形用户界面（GUI）的需求更强，并
且所需硬件资源也有所增加。
为了应对这种日益增长的需求，我司开发一款针对 GUI 界面的 MUC——SWM32SRET6， 此芯片为
CortexTM-M4 32 位微控制器，CPU 主频高达 120MHz，内嵌 8M SDRAM,为 LCDC 提供专用 DMA 通道，
便于 SDRAM 与 LCD 数据交换，可以自动从 SDRAM 获取图形数据并将其驱动到显示屏，无需任何
CPU 干预,节省外部布线，节约芯片资源，价格低廉，超高的性价比成为您的不二选择。
特性
⚫ CortexTM-M4 32 位微控制器
⚫ 兼具 SWM320 所有功能
⚫ CPU 最高主频 120MHz
⚫ 内嵌 8M SDRAM
⚫ 内置 LCDC 单通道 DMA，FIFO 深度 32*32bit
⚫ 支持同步 LCD 接口
◼接口时序可调
◼输出时钟可配置为空闲时关闭
⚫ 支持 RGB565 格式
⚫ 支持最高分辨率 1024*768，实际分辨率可以配置
⚫ LCDC 输出数据宽度 16bit

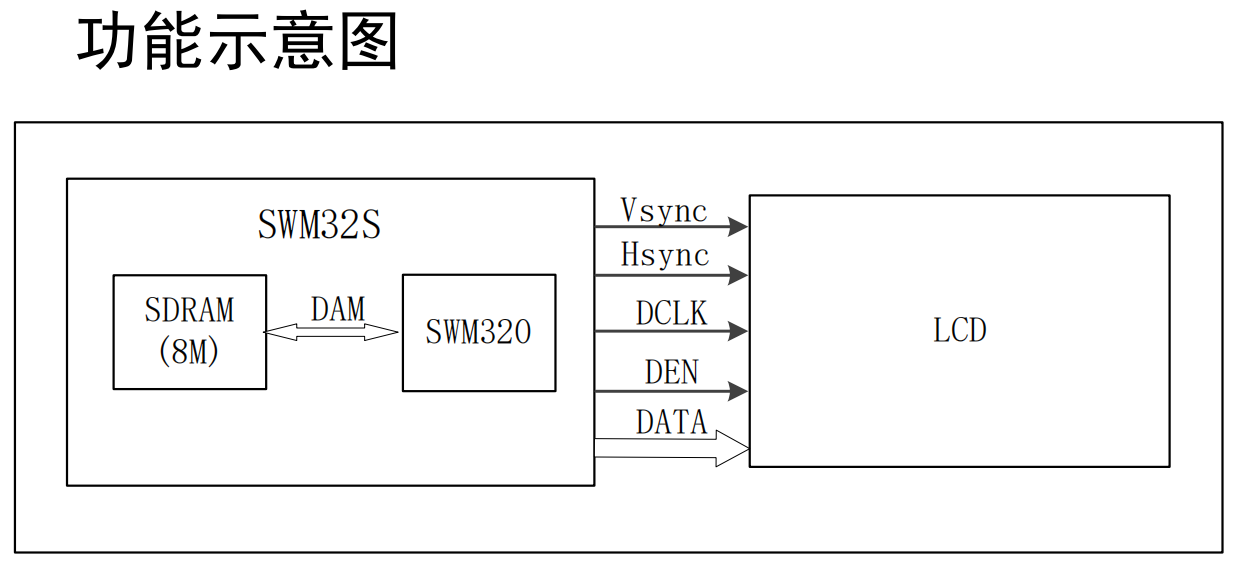

如图所示，SWM320 内嵌 8M 的 SDRAM，不需要外部接线，可提高产品可靠性，降低设计难度。
只需要与 LCD 之间接线就可以，方便布线。同时，此芯片还具有 SWM320 的其他原本的功能，
具有超高的性价比。
LCD 方案参考设计
LCD 屏幕驱动方案
芯片集成显存用的 64Mbit 的 SDRAM，同时额外支持 SRAM 接口，存储用的 NOR-FLASH 与 SPI-FLASH
等接口。
支持输出 RGB565 格式，可直接驱动 RGB 接口的 16/18/24 位屏，最高支持驱动 1024*768 分辨率，
显示软件方面由 LittleVGL 与μGUI 等开源 GUI 库实现。
