MT995714Bit 1GSPS 单通道正交数字上变频器（QDUA）可替换AD9957

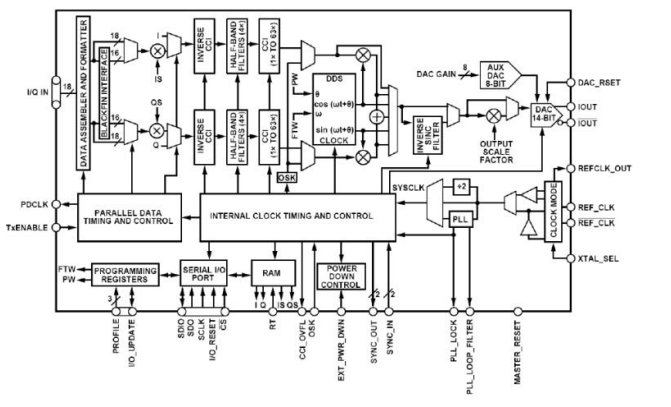

MT9957是一款内置了14位1GSPS DAC、高速直接数
字频率合成器（DDS）、数字乘法器、数字滤波器以及
其它DSP功能的正交上变频器。可以在关注成本、尺寸、
功耗和动态性能的有线或无线通信系统中担当通用I/Q
调制器与捷变上变频器，为通信系统中的数据传输提供
基带上变频。芯片支持16位串行输入的I/Q基带数据。不
仅如此，芯片也可作为可编程单音正弦波信号源或插值
DAC使用。芯片的时钟输入包含一个晶体振荡器、一个
高速二分频电路和一个低噪声锁相环电路。芯片的功能
控制是通过外部Profile管脚来写入实现的，用户可以通
过这组管脚来实现信号的相位、频率、幅度等参数的配
置。芯片的输出电流可在8mA至32mA范围内调整。芯
片采用1.8V和3.3V双电源供电。芯片采用
LQFP100-EPAD封装，与国外产品AD9957管脚兼容，可
实现替代。

主要特征：

 转换位数：14 Bit

 时钟频率：1 GSPS

 输出电流：8 ~ 32 mA

 电源电压：1.8V、3.3V

 功耗：800 mW（单音模式）

 宽带 SFDR：67dBc@100MHz 输出

 窄带 SFDR 大于 80dBc

 IMD3：74dBc@100MHz 输出

 8 个可编程移动键控方案

 多芯片同步

 内置反 Sinc 滤波器
