AS73360 16 Bit 64KSPS 六通道模拟前端模数转换器AS73360可替代AD73360
AS73360是一款面向工业电能计量或多通道模
拟输入等通用应用的6通道模拟输入前端(AFE)
处理器。配有6个16位A/D转换通道，在声带信号
带宽下，各通道均可实现77 dB的信噪比。同时集
成一个可编程输入增益放大器(PGA)，增益设置
分为8级：从0 dB至38 dB。本芯片特别适用于工
业电能计量，因为各通道同时进行采样，可将转
换间的时间（相位）延迟降至极低水平。本芯片
与国外产品AD73360管脚兼容，可实现替代
1 主要特征：
通道数：6
转换位数：16Bit
最大采样率：64KSPS
电源电压：2.7~5.5V
时钟速率：256/512/768×Fs
信噪比：77dB@8KHz 输入
PGA 配置范围：0~38dB
群延迟：25µs/ADC 通道
最大功耗：80mW@2.7V
封装：SOIC28/TQFP44
2. 典型应用
通用模拟输入
工业电力计量
电机控制
同步采样应用
3 产品描述
本芯片是一款面向工业电能计量或多通道模
拟输入等通用应用的6通道模拟输入前端(AFE)
处理器。配有6个16位A/D转换通道，在声带信号
带宽下，各通道均可实现77 dB的信噪比。同时集
成一个可编程输入增益放大器(PGA)，增益设置
分为8级：从0 dB至38 dB。本芯片特别适用于工
业电能计量，因为各通道同时进行采样，可将转
换间的时间（相位）延迟降至极低水平。本芯片

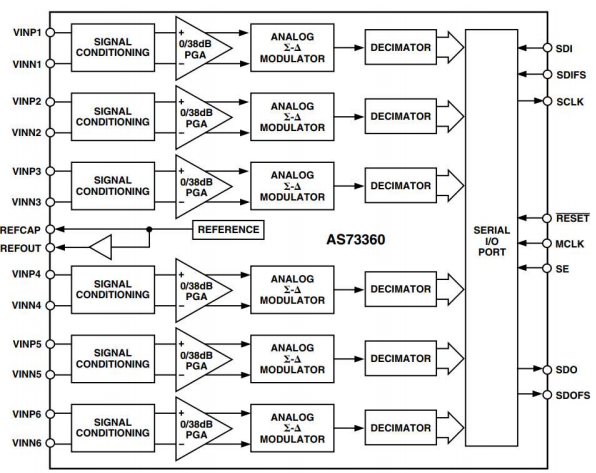

与国外产品AD73360管脚兼容，可实现替代，芯
片的功能结构框图如下图所示：
4 产品亮点
6 个 16 位 ADC
可编程输入采样率
低群延迟
灵活的串行端口
