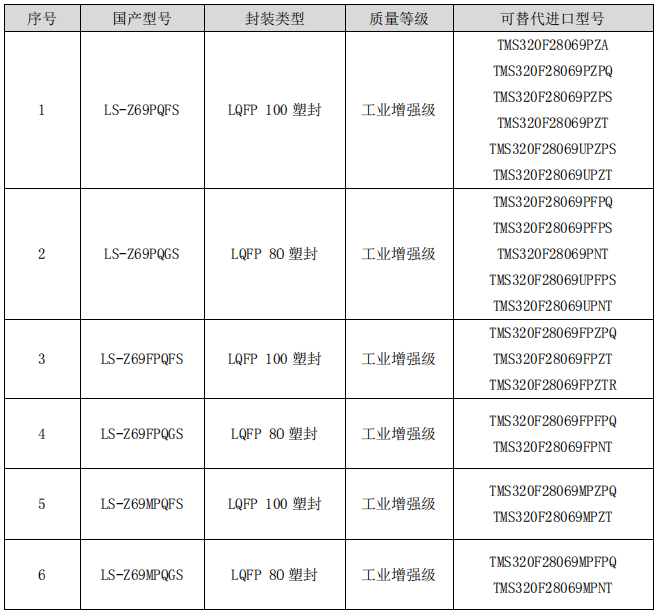

LS-Z69PQFS LQFP100可替代TMS320F28069PZA TMS320F28069PZPQ TMS320F28069PZPQ TMS320F28069PZT

高性能静态 高性能静态 CMOS 技术 技术             片内存储器

主频可达90MHz（11.11ns）周期时间                - 254K*16 的 Flash 存储器

内核电压1.5V，I/O 引脚电压3.3V                -50k*16的 SARAM

高性能 32位 CPU                             1K*16的 OTP（一次性编程）

16*16位和 32*32位乘加（MAC）                启动 ROM（32K*16）

 16*16 双 MAC                                 - 软件引导模式程序

哈佛(Harvard）总线结构                   - 标准的数学表

快速中断响应和处理                        低器件和系统成本

统一存储器编程模式                        3.3V 单电源

可用 C++和汇编语言进行高效编程            无需电源排序

浮点单元(FPU)                            集成型加电复位和欠压复位

原生单精度浮点运算                       低功耗操作模式

可编程控制律加速器(CLA)                    无模拟支持引脚

32 位浮点数学加速器                        时钟

独立于主CPU 之外的代码执行                 两个内部零引脚振荡器

Viterbi、复杂数学、CRC 单元 (VCU)          片载晶体振荡器/外部时钟输入

扩展指令集以支持复杂的乘法                 看门狗计时器模块

Viterbi 运算和循环冗余校验(CRC)             丢失时钟检测电路

6 通道直接内存存取DMA                    先进的仿真功能

3个 32 位CPU 定时器                      分析和断点功能

支持外设中断扩展模块（PIE）               硬件实时调试

128 位安全密码                            开发支持包括

保护 Flash/OTP/RAM存储器                  ANSI C/C++编译/汇编/链接器

防止固件逆向工程                           CCS 集成开发环境

增强的控制外设                             - DSP/BIOS

多达8 个增强型脉冲宽度调制器                数字电机控制和数字电源软件库

(ePWM) 模块、总共 16个 PWM 通道（可           低功耗模式和节电模式

支持8个HRPWM）、每个模块中的独立16           支持IDLE（空闲）、STANDBY（待机）

位计时器                                       及 HALT（停止）模式

3 个输入增强型捕捉(eCAP) 模块                  可独立禁止外设时钟

多达4 个高分辨率捕捉(HRCAP)                   小头（Little Endianness）模式

模块                                        封装形式

多达2 个增强型正交编码器脉冲                  100 引线塑料四方扁平封装（LQFP80）(eQEP) 模块3 个 32位CPU定时器              80 引线塑料四方扁平封装（LQFP64）

串行外设接口                                温度范围

2 个 SCI[UART] 模块                            S:-40℃～+125℃

- 2 个 SPI模块                                Q:-40℃～+125℃(通过针对汽车应

-1 个 I2C模块                                  用的AEC-Q100 认证）

1 个 McBSP模块

1 个 eCAN模块

1 个 USB 2.0模块

12 位模数转换器（ADC）具有双路采样保持(S/H)功能

高达 3.46MSPS

- 高达 16 16 通道

片上温度传感器

可达54 54 个独立可复用通用输入/输出（GPIO）引脚

支持IEEE 1149.1-1990  标准的JTAG边界扫描

主要应用领域

空调室外机                                       中央逆变器

电梯门自动启闭装置驱动控制                       微型逆变器

逆变器和电机控制                                  太阳能电源优化器

车载充电器(OBC) 和无线充电器                      串式逆变器

自动分拣设备                                      交流驱动器控制模块

CNC 控制                                         交流驱动器功率级模块

纺织机                                           线性电机功率级

焊接机                                           伺服驱动器控制模块

电动汽车充电站电源模块                          伺服驱动器功率级模块

车辆无线充电模块                                交流输入BLDC 电机驱动器

能量存储电源转换系统(PCS)                       直流输入BLDC 电机驱动器

工业交流-直流                                    三相 UPS
