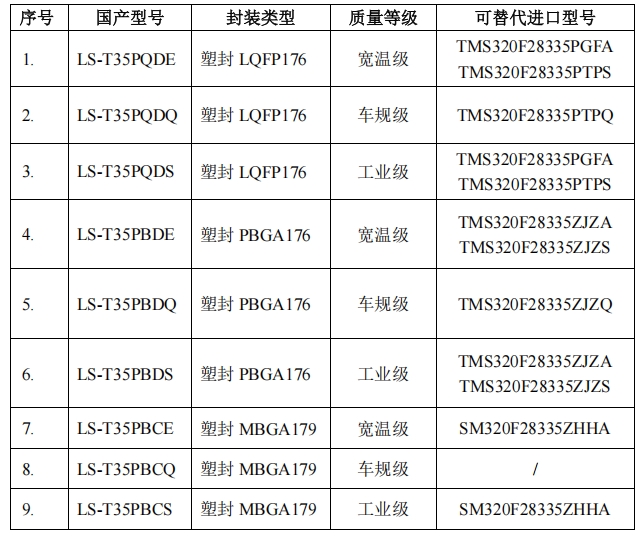

LS-T35PBCE 可Pin To Pin 替代SM320F28335ZHHA TMS320F28335ZJZA TMS320F28335ZJZS

LS-T35 数字信号控制器集成了 256K*16 的 Flash 存储器，8K*16 的引导 ROM，数字运
算表以及 1K*16 的 OTP ROM，数据及程序存储量大，有效地改善了应用的灵活性。128 位
的密码保护机制有效地保护了产品的知识产权。16 通道高性能 12 位 ADC 模数转换单元提
供了两个采样保持电路，可以实现双通道信号同步采样。具体指标如下：
高性能静态 CMOS 技术
- 主频可达 150MHz（6.67ns 周期时间）
- 内核电压 1.8V，I/O 引脚电压 3.3V
 高性能 32 位 CPU
- IEEE-754 单精度浮点运算单元（FPU）
- 16*16 位和 32*32 位乘加（MAC）
- 16*16 双 MAC
- 哈佛（Harvard）总线结构
- 快速中断响应和处理
- 统一存储器编程模式
- 可用 C++和汇编语言进行高效编程
6 通道 DMA（用于 ADC、McBSP、
ePWM、XINTF 和 SARAM）
 16 位或 32 位的外部接口（XINTF）
- 超过 2M*16 的地址范围
片内存储器
- 256K*16 的 Flash 存储器
- 34k*16 的 SARAM
- 1K*16 的 OTP（一次性编程）
 启动 ROM（8K*16）
- 软件引导模式程序
- 标准的数学表时钟和系统控制
- 片上振荡器
- 看门狗定时器模块
GPIO0~GPIO63 可以与 8 个外部内核中断的任意一个相连
支持全部 58 个外设中断的外设中断扩展模块（PIE）
 128 位增强型安全密码
- 保护 Flash/OTP/RAM 存储器
- 防止固件逆向工程增强的控制外设
- 18 个脉宽调制 PWM 输出
- 6 个支持 150ps 微边界定位（MEP）
分辨率的高分辨率（HRPWM）输出
- 6 个事件捕捉输入（CAP）
- 2 个正交编码器通道（QEP）
- 8 个 32 位定时器（6 个 eCAP 以及 2个 eQEP）
- 9 个 32 位定时器（6 个 ePWM 以及
3 个 XINCTR）
 3 个 32 位 CPU 定时器
串行外设接口
- 2 个控制器局域网（CAN）接口
- 3 个 SCI（UART）接口
- 2 个多通道缓冲串行McBSP 接口（可配置为 SPI）
- 1 个 SPI 接口
- 1 个 I2C 总线接口
 12 位 16 通道 ADC
- 80ns 的快速转换时间
- 2*8 通道的多路输入选择器
- 2 个采样保持器
- 单次/连续转换
- 内部或外部参考电压
 多达 88 个独立可复用 GPIO 引脚支持 IEEE 1149.1-1990 标准的 JTAG
边界扫描先进的仿真功能
- 分析和断点功能
- 硬件实时调试
 开发支持
- ANSI C/C++ 编译/汇编/链接器
- CCS 集成开发环境（5.0～10.0 版）
- DSP/BIOS
- 数字电机控制和数字电源软件库低功耗模式和节电模式
- 支持 IDLE（空闲）、STANDBY（待机）及 HALT（停止）模式
- 可独立禁止外设时钟
 字节序：小端字节序（Little Endianness）
 封装形式
- PQD：176 引脚塑料四方扁平封装（LQFP176）
- PBD：176 引脚塑料基板球栅阵列封
LS-T35 数据手册 编号：GLW/R-QP-009303
装（PBGA176）
- PBC：179 引脚塑料基板微小球栅阵
列封装（MBGA179）
 温度范围和质量等级
- S: -40℃～+125℃，工业级
- Q: -40℃～+125℃，车规级
- E: -55℃～+125℃，宽温级
 湿气敏感等级- MSL3
3.2 主要应用领域
-伺服控制
-数控机床
-UPS 电源
-通信设备/模块电源
-逆变器
-机器人
