以太网接口总线

CKSG16X04T 4 路光纤驱动器/接收器

CKSG16X04T 作为激光器阵列（VCSEL）的驱动芯片，其电路内部包含 4 路模拟通道、用于配置 4
路模拟通道的数字 I2C、以及能够提供测量芯片内部温度信息和单位参考电流的基准电路。4 路模拟通道
用于驱动 4 路共阴极的 VCSEL 阵列，为 VCSEL 提供调制电流和平均电流。因此，模拟通道包含内置 50
欧姆输入阻抗的带均衡的 CML 输入放大器，带噪声消除功能的输入信号检测电路，数据位宽可调节、信
号极性可翻转的限幅放大器以及可提供调制电流和平均电流的输出驱动器。
CKSG16X04R 作为 PIN 探测器阵列（PD）的接收器芯片，其电路内部同样包 4 路模拟通道、用于配
置 4 路模拟通道的数字 I
2C、以及能够提供测量芯片内部温度信息的基准电路。4 路模拟通道与共阳极的
PD 阵列连接，可接收低至 20uApp 幅度的微弱电流信号。因此，CKSG16X04R 内部模拟通道包含自动增
益调节的跨阻放大器，带噪声消除功能的输入信号检测电路，全差分放大器和 CML 电平标准的输出驱动。

概述

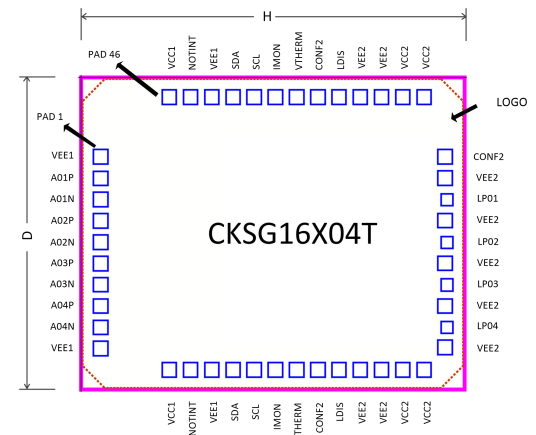

CKSG16X04T 作为激光器阵列（VCSEL）
的驱动芯片，其电路内部包含 4 路模拟通道、
用于配置 4 路模拟通道的数字 I2C、以及能够提
供测量芯片内部温度信息和单位参考电流的基
准电路。4 路模拟通道用于驱动 4 路共阴极的
VCSEL 阵列，为 VCSEL 提供调制电流和平均
电流。
CKSG16X04R 作为 PIN 探测器阵列（PD）
的接收器，其电路内部同样包含 4 路模拟通道、
用于配置 4 路模拟通道的数字 I2C、以及能够提
供测量芯片内部温度信息的基准电路。4 路模拟
通道与共阳极的 PD 阵列连接，可接收低至
20uApp 幅度的微弱电流信号。

特性

● 兼容共阴极同时与 VCSEL 阵列互相隔离

● 标准 I 2C 接口提高模块设计的灵活性

● 最大可提供 10mA 的平均电流和 10mA 的

调制电流

● 输出摆幅可调节

● 输入阈值检测，具备信号压制

● 独立调节 RSSI

● 片内集成温度传感检测

应用领域
● 光纤收发模块
● 通讯交换系统
● 数据中心系统
● 工业自动化系统
