KTM5900 24bit 绝对角度磁性编码器集成高精度 TMR 传感器与一键非线性自校准集成双 16bit 2M SAR ADC

KTM5900 是一款 24bit 绝对角度 TMR 磁性编码器，构成一个高速高精度的非接触磁性编码
器模块。它具有最高 2M 采样速率的 16bit SAR ADC 读取传感器上的差分模拟正弦和余弦信
号的能力，可以通过其高速数字电路进行角度计算，并输出位置信息。
KTM5900 提供多种灵活的角度输出模式，满足不同应用需求。首先，它支持最高 36Mbps
SPI 绝对角度输出，SPI 同时可以用来配置 MTP（多次可编程存储器）；此外，可编程的最大
65536 线 ABZ 正交脉冲增量输出，提供高分辨率和精准的位置信息；而且，KTM5900 支持
可编程最大 256 对极 UVW 增量输出；最后，KTM5900 支持 PWM 绝对角度输出。
KTM5900 有许多易用性功能，如自动线性校准，自动非线性校准，Z 信号标定（多 Z 信号选
择一个），多级对应用时绝对位置同步，运放增益可编程等。KTM5900 对其功能安全性进行
了一些优化，例如 SPI 角度输出具有 8 位 CRC 验证，以及集成了许多自诊断报警功能，如
TMR 输入正弦/余弦振幅异常、输入欠压等。

产品特点
- 单对极细分角度最高可达 24bit
- 同时支持在轴与离轴安装
- 内部集成超高性能双 16bit 2M SAR ADC
- 最大支持 36M SPI 角度输出及寄存器读写
- 1-65536 线可编程 ABZ 增量输出
- 1-256 对极可编程 UVW 增量输出
- 独立 PWM 绝对角度输出
- 集成自动线性校准与自动非线性校准
- 单对极校准后 INL≤±0.025°
- 集成可编程增益运放
- 超高带宽输入，80M 内部主频，超低延时
- 内部集成高精度 TMR 磁性传感器
- 工作温度范围-40°C 至 125°C

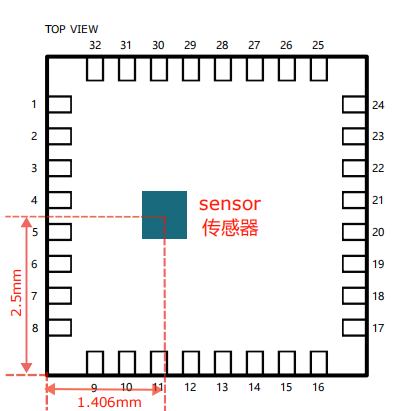

- 封装为 QFN32-5*5mm

典型应用
- 伺服电机
- 直线电机
- DDR 直驱电机
- 中空关节机器人
- 离轴角度测量
- 空心杯电机
