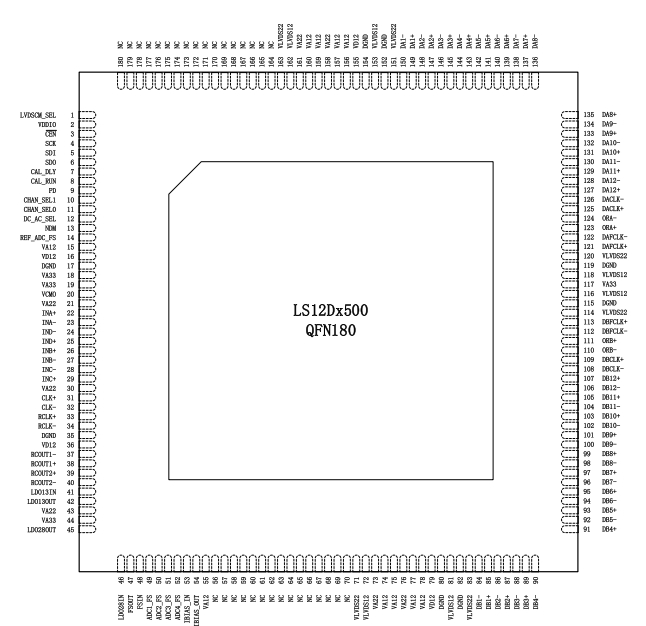

LS12D2500具有 LVDS 接口的四通道、双通道以及单通道最高 2.5GSPS 的 12 位模数转换器

LS12Dx500 是高速模数转换器(ADC)系列的第二代产
品，在单通道模式下的采样速率高达 1.5GSPS 和 2.5GSPS，
在双通道模式下的采样速率高达 0.75GSPS 和 1.25GSPS，
另外，在四通道模式下的采样速率高达 0.375GSPS 和
0.625GSPS。
LS12Dx500 提供了灵活的 LVDS 数据接口，该器件可
通过引脚配置和 SPI 编程来选择不同通道模式和采样速率，
方便用户硬件电路板设计和降低对FPGA/ASIC数据采集速
率的要求，满足多通道数或高信号带宽应用的需求。每 12
对 LVDS 都对应有一组随路时钟，增加了数据稳定性，并支
持可编程共模电压。

ADC 内核：
- 12 位分辨率
- 单通道模式采样速率高达 1.5GSPS(LS12D1500)、
2.5GSPS(LS12D2500)
- 双通道模式采样速率高达 0.75GSPS(LS12D1500)、
1.25GSPS(LS12D2500)
- 四通道模式采样速率高达 0.375GSPS(LS12D1500)、
0.625GSPS(LS12D1500)
⚫LVDS 数据接口：
- Non-Demux 模式下有 24 对 LVDS，输出数据速度
为 1.25Gbps
- 每 12 对 LVDS 配有一组随路时钟
⚫本底噪声(无输入，VFS = 1VPP-DIFF)：
- 单通道模式：TBD
- 双通道模式：TBD
- 四通道模式：TBD
⚫集成差分模拟输入缓冲器：
- 单通道模拟输入带宽(-3dB)：DC~2.5GHz
-ADC 的 Full-scale 电压范围：0.6V~1.0V
⚫支持两颗芯片的片间孔径延时调节(支持交织)
⚫支持多颗芯片输出数据同步
⚫支持采样速率降速：
- 单通道模式下最大能降速到：1.0GSPS
- 双通道模式下最大能降速到：0.5GSPS
- 四通道模式下最大能降速到：0.25GSPS
⚫ENOB 和 SFDR（单通道和双通道模式@-0.5dBVFS，
输入时钟源的 RMS 抖动＜100fs）
- 125MHz： ENOB = 9.5bits、SFDR = 69dBFS
- 498MHz： ENOB = 9.2bits、SFDR = 65dBFS
- 998MHz： ENOB = 8.8bits、SFDR = 63dBFS
- 1448MHz： ENOB = 8.5bits、SFDR = 60dBFS
⚫供电电源：1.27V、2.2V、3.3 直流供电
⚫功耗：2.6W(LS12D1500)、3.6W(LS12D2500)
2 应用
⚫带宽通信
⚫雷达和激光雷达
⚫示波器和数字转换器
⚫电子测试和数据采集系统
