MT7689可替代AD7689

产品特征
◆ 转换位数：16 Bit
◆ 采样通道数：8 通道
◆ 单端/差分输入
◆ 吞吐速率：500 KSPS
◆ 85dB SNDR
◆ 单端输入范围：0V~REF
◆ 差分输入范围：-REF~REF
◆ 内部基准可选 2.5 V 或 4.096 V
◆ 外部基准配置为 0~VDD
◆ 支持通道序列器和 BUSY 指示（SDO 复用）
◆ 内部温度传感器（TEMP）
◆ 满速率功耗 15mW@5V 供电，4.096V 基准输出
◆ 串行 SPI 接口

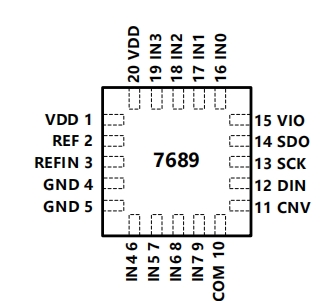

◆ QFN20(4x4)封装
◆ 工作温度-40℃~85℃

芯片特性

1. 高速吞吐率

MT7689 是一款 500 KSPS，16 位的逐次逼近型模数转换器电路。
2. 支持多通道序列器
MT7689 提供 8 个输入通道。在打开序列器的情况下，芯片将根据用户配置自动扫
描指定的通道。
3. 丰富的配置选项
MT7689 为用户开放了 1 个 14 位的配置寄存器。通过该寄存器，用户可以对输入通
道、序列器、基准模式、通道的差分/单端模式等等进行自由的配置。
应用
◆ 多通道系统监控
◆ 电池供电设备
◆ 医疗器械（心电仪等）
◆ 移动通信和 GPS
◆ 电力线监测
◆ 地震监控
◆ 仪表
◆ 伺服控制
