MT8528可替代ADS8528

MT85x8 的系统框图如图.1 所示，芯片整体包含了 8 个基于逐次逼近寄存器
型(SAR) 的低功耗 12 位、14 位或 16 位模数转换器(ADC)，每个 ADC 都配有
真正的双极输入。这些通道分组为四对，能够以高达 670kSPS/800KSPS/1MSPS
的速率同时采集信号。这些器件允许选择并行或串行接口，并且支持菊花链连接
以节省主机控制器的端口。芯片允许处理幅值最高可达±10V 的模拟输入信号，
同时芯片可以灵活的配置为±5V 的模拟输入范围以提高分辨率性能。MT85x8 系

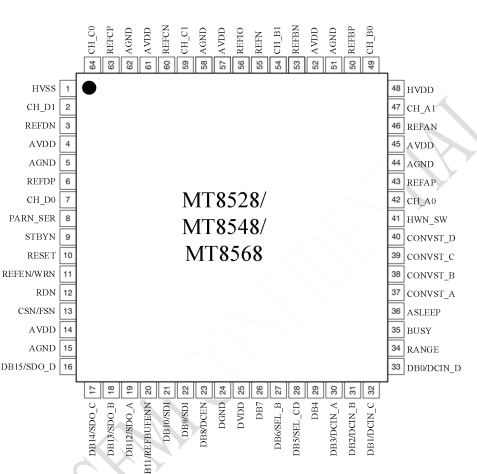

列采用 64 引脚薄型四方扁平(LQFP) 封装，并且支持自动休眠模式，可最大限
度地降低功耗。

产品特征
 12 位、14 位和 16 位 ADC 系列（各型号器件的引脚和软件彼此兼容）
 每通道的最大数据速率：
– MT8528：1000KSPS
– MT8548：800KSPS
– MT8568：670KSPS
 出色的交流性能：
– 信噪比：
MT8528：73dB；MT8548：80dB；MT8568：85dB
– 总谐波失真：
MT8528：−89dB；MT8548：−91dB；MT8568：−92dB
 内部基准：2.5V，支持±5V、±10V 的输入电压范围
 可选并行或串行接口
 采用自动休眠模式的可扩展低功耗模式
 典型总功耗：180mW
 工作温度：−40~+85℃

芯片亮点
1. 高速吞吐率
MT8528/MT8548/MT856 可实现最大 670KSPS/800KSPS/1000KSPS 的吞
吐率；
2. 全面的直流和交流规范。
MT8528/MT8548/MT8568 经过出厂校准，完全经过 SNR 和 THD 测试，
以及传统的失调、增益和线性度测试；
3. 完整的模数转换器解决方案
MT8528/MT8548/MT8568 提供高度集成的模数转换器解决方案，包含高
精度 ADC 、基准和片上时钟电路。
4. 8 通道同时采样
MT8528/MT8548/MT8568 允许 8 个通道同时进行采样与量化，可以通过
对四个 CONVST 引脚施加相同的转换信号来同步 8 个通道的量化与采样。
5. 可配置输入范围
MT8528/MT8548/MT8568 允许双极性信号输入，并且可以通过设置
RANGE 引脚的电平来选择信号的输入范围为±10V 或±5V。
6. 宽信号带宽
芯片采用了高压输入信号直采的架构，具有较高信号输入带宽。芯片在
±12V 供电下具有 18MHz 的−3dB 带宽。

应用领域
 保护中继器
 电源质量测量
 多轴电机控制
 可编程逻辑控制器
 工业数据采集
 PLC 控制
 多通道数据同步采样
