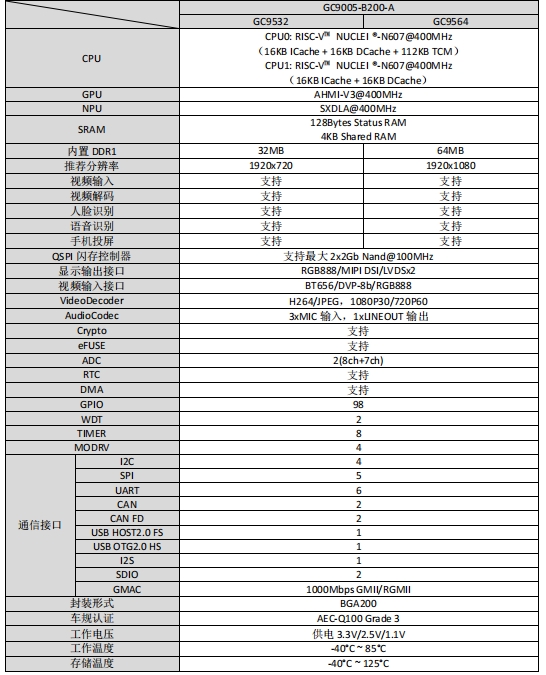

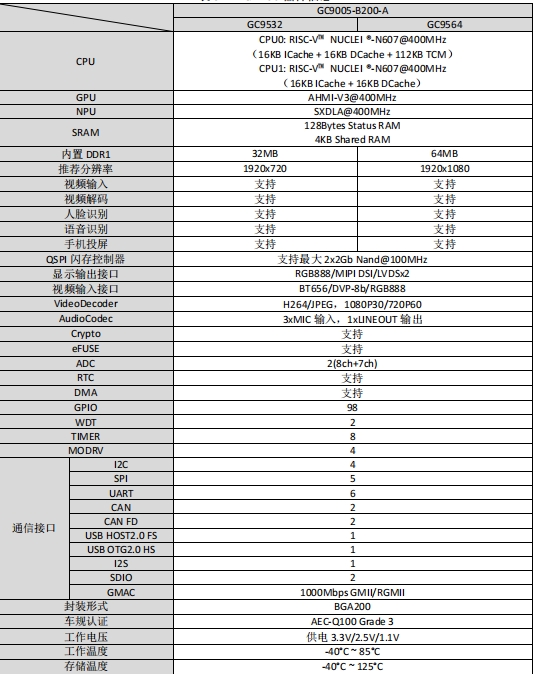

GC9564集成2.5D GPU图形加速，内部集成64M DDR1

GC9005 是一颗专门针对图形显示场景定义的多功能 MPU，集成自研专利高性能 2.5D 图形
加速引擎。具有高清视频解码和音频编解码等多媒体功能处理能力，支持两个独立的显示器，
支持手机互联和 AHD 视频输入。其出色的图形性能以及高可靠性、超低功耗和多通信接口等突
出特点，非常适合数字液晶仪表、工业控制、物联网、白色家电等多种领域的应用。
GC9005 集成双 CPU，具有两个 32 位 RISC-V™处理器内核，合封 8-64MB DDR1 作为内存，通
过 AXI 总线访问。
CPU 工作主频 400MHz，内部 ICache 和 DCache 都是 16KB，内置 CPU 直接访问的 112KB TCM。
深度学习加速单元（SXDLA）可以应用于边缘计算场景，实现本地化的语音识别和人脸检测。
图形显示输出支持 RGB888、MIPI DSI 和单/双通道LVDS 接口。摄像头输入支持 RGB888、BT656
和 DVP-8b 接口。语音识别及语音播放应用的音频编解码器 AudioCodec，包含带回音消除的三
路 MIC 输入和一路 DAC 输出。视频解码器 VideoDec 支持 H264 视频和 JPEG 图片的解码。
双核 CPU 都可以通过总线访问外设。
外设包括：2 个 10 位 SAR-ADC，7 个 16 位定时器，4 组步进电机驱动器，2 个 WDT，1 个
RTC，还包含标准和先进的通信接口：多达 4 个 I2C、 5 个 SPI、 6 个 UART、1 个 USB OTG2.0 FS、
1 个 USB OTG2.0 HS、2 个 CAN、2 个 CAN FD、2 个 SDIO 和一个 10/100/1000Mbps 自适应以太网
GMAC 控制器。
GC9005 工作于-40°C 至+85°C 的温度范围，供电电源 3.3V/2.5V/1.1V，一系列的省电模式保
证低功耗场景的应用要求。
典型应用：
 车载液晶仪表
 工控显示屏
 家电厨电显示屏
 医疗仪器显示设备

1.产品特性
 处理器
 双核 RISC-V™ NUCLEI™-N607，主频 400MHz
 CPU0
- 16KB ICache
- 16KB DCache
- 112KB TCM
 CPU1
- 16KB ICache
- 16KB DCache
 协处理器
 图形加速单元 AHMI
- 2.5D 图形变换，支持旋转、缩放、平移、投影、错切
- 主动纹理访存单元 DramCache
- 支持 0/90/180/270 度输出旋转
- 支持 GZIP 无损解压缩
- 支持 STC(8bpp)压缩格式纹理
- 支持 SFBC(8bpp) 实时帧缓存压缩
- 支持多图层混合
 图形显示单元 DISPLAY
- 支持双屏
- 支持帧缓存解压缩
- 支持对比度、亮度、饱和度调节
- 支持超分辨率（x1.5）
- 支持 TTL/MIPI-DSI/LVDSx2 驱动接口
 主动纹理访存单元 DramCache
- 支持 FLASH 中 GZIP 压缩内容
- 支持多种 FLASH 类型，包括 NOR/NAND FLASH
- 支持 Nand Flash 坏块替换
- 支持 CPU 访问 FLASH
- 支持 GPU 访问 FLASH
- 支持 GPU 直接访问 DDR 中数据
 视频捕获单元 VideoCapture
- 最高同步时钟输入捕获 150MHz

- 最高 24 位并行数据位宽，可作为并行 ADC 输入接口
- 支持 RGB888/ BT656/ DVP-8b 输入接口
- 最高支持 1080P
- 支持行数据减半
 深度学习加速单元 SXDLA
- 数据类型 int8, int16, bf16
- 算力 3.6GOPs @conv3x3 /400MOPs @conv1x1
 视频解码器 H264 Decoder
- 1080P30/720P60
 音频编解码器 AudioCodec
- 采样频率高达 48KHz
- DACx1：16bits
- ADCx3：16bits
 存储器
 片内集成：
- 8-64MB DDR1
- 112KB TCM RAM
- 128Bytes Status RAM
- 4KB Shared RAM
- 12KB Boot ROM
 片外访问：
- QSPI 闪存控制器，支持最大 2x2Gb Nand@100MHz
 电源和低功耗管理
 RTC 和 SOC 两种电源域
 电源 3.3V/2.5V/1.1V
 RTC 电源域支持 POR
 SOC 电源域支持 POR
 RTC 电源域支持 4 路独立 IO 唤醒
 CPU0 的 128Bytes Status RAM 位于 RTC 电源域，支持掉电数据保存
 时钟和复位
 24MHz 外部晶振
 TOPREG 时钟控制寄存器

 支持电源 POR 复位
 支持外部 RSTN 复位
 支持 WDT 溢出复位
 支持 CPU 软件复位
 支持低功耗管理复位
 支持各子模块独立软件复位
 GPIO
 最多 98 个 GPIO
 GPIO 引脚可配置输出模式：推挽、开漏或直连
 GPIO 引脚可配置输入模式：浮空输入、模拟输入
 GPIO 引脚输入模式可配置边沿或电平中断触发
 ADC
 2 个 10 位 SAR-ADC，15 个通道输入
 输入电压范围 0-3.3V，转换速率 2MHz
 定时器
 16 位向上、向下、向上/向下自动重装载计数器
 16 位可编程预分频器
 4 个独立通道
- 输入捕获
- 输出比较
- PWM 输出（边沿对齐和中央对齐模式）
- 单脉冲输出
 通信接口
 I2Cx4、SPIx5、UARTx6、CANx2、CAN FDx2、SDIOx2
 1 个 USB OTG2.0 FS，内置全速 PHY
 1 个 USB OTG2.0 HS，内置高速 PHY
 1 个千兆以太网 GMAC 控制器
 封装
 车规 AEC-Q100
 工作温度-40°C ~+85°C
 存储温度-40°C ~+125°C
 封装 BGA200、BGA100
