XL88120A 系列3-20节电池组监控器芯片可P2P替代SH3673520

XL88120A 系列多节电池组监控芯片是一款高集成三合一单芯片，兼顾模拟前端（采集）、硬件保护（完整
保护+部分自主保护）和高低边驱动（开关驱动），可同时测量多达 20 串电池电压，总测量误差（TME）小于 5mV，
测量输入范围 0~5V。
内置双 ADC，工作在采集模式时，同步测量电池电压和充放电电流；
内置完整硬件保护功能，实现对电压、电流、温度的监测及保护；工作在保护模式时，可独立保护电池包；
内置被动均衡驱动电路；
内置高/低边 N-MOSFET 驱动，管理电芯充电或放电；
内置 EEPROM，用于保存保护阈值及保护延时等可调参数，可通过 SPI 通信接口进行烧写。
支持串数自动识别&自校准功能，简化生产、弹性扩容、优化成本。

关键特性
VADC（电压/电流/温度）
14bit Sigma-Delta ADC
转换周期：62.5ms（Normal）和 250ms（Idle/Sleep）
电压采集通道：3~20
输入范围：0~5V
采样精度：±5mV
1 路 C+电压采集通道：CHGD
1 路 B+电压采集通道：电芯总压
5 路温度采集通道：1 内部+4 外部
1 路电流采集通道
CADC（电流）
16bit Sigma-Delta ADC
转换周期：250ms（Normal）和 4s（Idle）
电流采集通道：1（双端差分输入）
输入范围：-100mV~+100mV
采样精度：±3LSB（LSB≈3.75μV）
电压保护功能
过压保护（OV）
欠压保护（UV）
低电压禁止充电保护（NC_UV）
二次过充保护
电流保护功能
放电过流保护（OCD1、OCD2）
充电过流保护（OCC）
放电短路保护（SCD）
电芯温度保护功能
放电过温保护（OTD）
充电过温保护（OTC）
放电欠温保护（UTD）
充电欠温保护（UTC）
内部高温保护（OTI）
断线检测
充放电状态检测
负载唤醒检测
充电器唤醒检测
集成高边和低边充放电 NFET 驱动，高边预充电、
预放电 PFET 驱动
内置均衡开关
内置看门狗模块
支持乱序上电
支持串数自动识别和自校准功能
1Mbps SPI 通信接口（通信 WDT 功能）
LDO 电源：内部 3.3V/5V，外供 3.3V@25mA
内置 EEPROM
工作电压：7.2~100V
工作温度：-40~85℃
工作模式
采集模式（MCU 控制均衡）
保护模式（自主均衡）
电源工作状态
Init
Normal（≤180μA）
Idle（仅限采集模式，≤125μA）
Sleep（仅限采集模式，≤50μA）
Power-Down（≤3.5μA）
Ship（≤3μA）

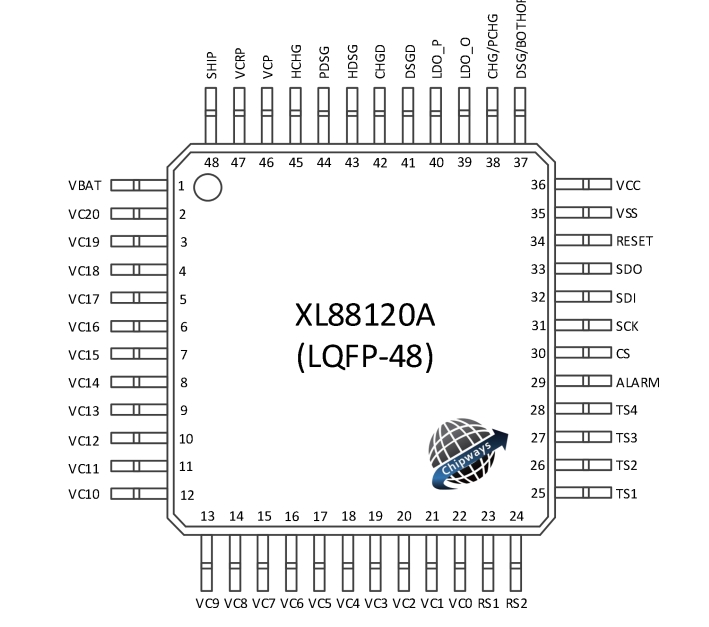

封装：LQFP48
