YXWIF300型中频数字化子系统信号处理器

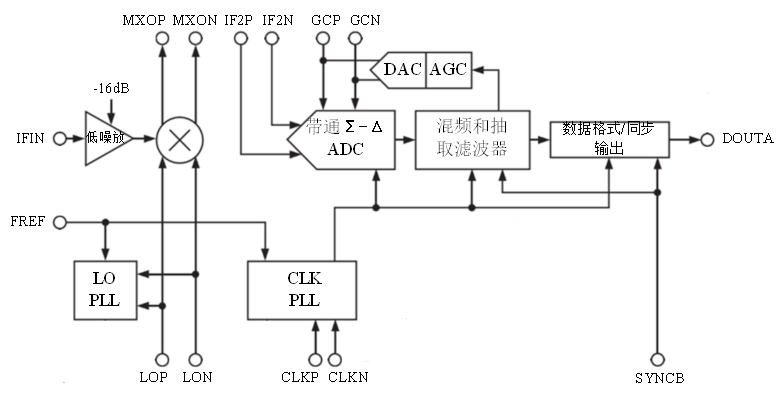

YXWIF300是一款通用的用于中频数字化子系统的中频信号处理电路，可对带宽最高至270kHz的10MHz~300MHz中频输入信号进行数字处理。电路主要电路结构如图1所示。电路的信号链包括一个10MHz~300MHz低噪声放大器、高线性度Gilbert混频器、一个24位6阶带通Σ-Δ ADC以及一个具有可编程抽取系数的抽取滤波器。自动增益控制(AGC)电路提供12dB的连续增益调整。此中频数字化子系统信号处理电路的特点为设计灵活，允许用户针对不同的潜在应用对其配置，适用于高性能的多模式窄带无线电产品。
带通Σ-Δ ADC内在的高动态范围和抗混叠功能，使该器件能处理比目标信号强度高达95dB的阻塞信号。除串行外设接口端口外，辅助模块还包括时钟和LO频率合成器。
通过SPI端口可对产品的许多参数进行编程，因此该器件可针对特定应用进行优化。可编程参数包括：频率合成器分频比率、AGC衰减和上升/延迟时间、接收信号强度水平、抽取系数、输出数据格式、16dB衰减器以及所选的偏置电流。LNA和混频器的偏置电流可以进一步降低，但电池供电应用的性能也会随之降低。
传统中频处理电路使用分立器件构建，占用PCB面积较大，而且信道参数基本固定不可调整，针对不同的应用场景需要手动替换器件类型并重新编程，操作繁琐，可重复利用率低。而本产品可将包括PLL、低噪放、混频器、ADC、AGC、数字滤波器等在内的所有中频器件集成到一颗芯片上，系统参数动态可重构，电路可复用率高，大大简化了中频处理系统的设计。
