CYX4S020 型可编程 SOC 可插拔替换 Xilinx 公司的 XC7Z020-2CLG484

CYX4S020 型可编程 SOC 电路是信立诚科技主推的以可编程逻辑门阵列（FPGA）+ARM 为核心
的 SoC 电路，对标 XILINX 公司的 XC7Z020-CLG484。该电路将 ARM 处理器的软件可编程性（PS）
与 FPGA 的硬件可编程性（PL）完美结合，具有优秀的软硬件协同能力。CYX4S020 搭载时钟频
率可达 766 MHz 的 ARM Cortex-A9 MPCore 双核处理器，能够在单处理器、对称双处理器和非
对称双处理器模式下运行。CYX4S020 电路的 PL 端具有丰富的资源，包括 85K 个可编程逻辑单
元、220 个 DSP Slices、4.9Mb 的可编程 Block RAM、集成高范围（HR）模式的用户可编程接口
等硬核模块。

产品特点
CYX4S020 为 SOC 电路，具有以下特点：
 处理器系统（PS）：
 双核 ARM Cortex-A9 应用处理器：
 每个 CPU 2.5DMIPS/MHz
 频率高达 766MHz
 计时器和中断控制器
 NEON 处理引擎
 单双精度向量浮点运算单元（VFPU）
 缓冲存储器：
 32 KB 一级 4 路组关联指令和数据缓存（每个 CPU 独立）
 512 KB 8 路组关联二级缓存（在 CPU 之间共享）
 支持字节奇偶校验
 片上存储器：
 片上启动 ROM
 256KB 片上 RAM（OCM）
 支持字节奇偶校验
 外部存储器接口：
 支持 16 位、32 位 DDR3 内存
 支持 16 位 ECC 模式
 多协议动态内存控制器
第 1 页 8 通道 DMA 控制器：
 支持内存到内存、内存到外设、外设到内存以及发散-聚合模式
 I/O 外设、接口：
 128 个 I/O
 支持双 10/100/1000 三速以太网 MAC 外设
 支持双 12 位的模数转换器（XADC），转换速率可以达到 1MSPS
 支持双 CAN 2.0B 标准的 CAN 总线接口
 支持双 SD/SDIO 2.0/MMC3.31 控制器
 支持双附有三个外设片选的全双工 SPI 端口
 支持双高速 UART，最高可达 1Mb/s
 支持双主从 I2C 接口
 具备 54 位多路复用 I/O，并可通过 PL 端扩展 I/O 数量
 互联架构：
 PS 内以及 PS 和 PL 之间可高带宽互连
 基于 ARM AMBA AXI 协议互连
 支持 QoS，用于延迟及带宽控制
 可编程逻辑端（PL）：
 可编程逻辑单元：87000
 查找表（LUT）：53200
 Flip-Flops：106400
 Block RAM（36Kb）：4.9Mb（140 个块）
 DSP Slices：220
 SelectIO：200 个高范围 I/O
 工作温度：-40℃～85℃
产品用途及应用范围
CYX4S020 型可编程 SOC 电路广泛应用于嵌入式系统、汽车电子、接口和外围电路控制、
通信、图像处理等领域。
对应替代国外产品情况

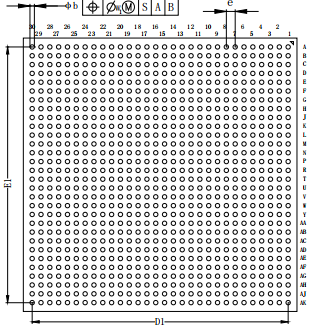

可插拔替换 Xilinx 公司的 XC7Z020-2CLG484，封装兼容。
