HTD8842 STEP/DIR 步进电机驱动芯片
描述

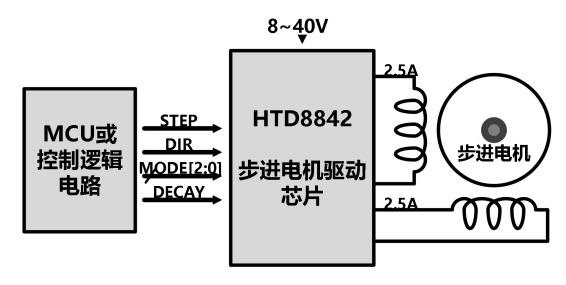

HTD8842是一款内部集成了译码器的步进电机驱动器，应用于打
印机、扫描仪和其它自动化设备，可驱动双极步进电机以全、半、
1/4、1/8、1/16、1/32步进模式工作。步进模式由逻辑输入管脚MODEx 选择。其输出驱动能力达到40V±2.5A。
译码器是HTD8842易于使用的关键。通过STEP管脚输入一个脉冲
就可以使电机完成一次步进，省去了相序表，高频控制线及复杂的
编程接口，使其更适于没有复杂的微处理器或微处理器负担过重的
场合。
内部的同步整流控制电路改善了PWM操作时的功耗。内部保护
电路包括：过热保护、欠压锁定及过流保护。不需要特别的上电时
序。
HTD8842提供一种带有裸露焊盘的ETSSOP28封装，能有效改善散
热性能，且是无铅产品，符合环保标准。
特点
●低导通电阻R
DS(ON)，300mΩ(HS+LS)
●内置微步进相序表
●支持混合衰减模式
●8V-40V供电，2.5A输出能力
●内部欠压锁定
●过流保护
●过热关断电路
●内置3.3V参考电压输出
●六种步进模式，最高支持32细分
