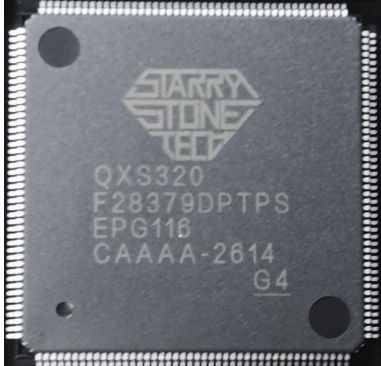

QXS320F28379DZWTS双核实时微控制器可替代TMS320F28374DZWTS TMS320F28374DZWTT TMS320F28375DZWTS TMS320F28375DZWTT TMS320F28377DZWTS TMS320F28377DZWTT TMS320F28379DZWTS TMS320F28379DZWTT

QXS320F28379D是一款对标TI公司的TMS320F28379D系列的32位处理器。主要针对实时控制应用（如工业电机驱动、
光伏逆变器和数字电源、电动汽车的电机控制以及空调变频等）。
QXS320F28379D拥有对标TI C28x的自主研发的32位CPU内核，可提供240MHz的处理能力。QXS320F28379D内部同样集
成了FPU，TMU和VCU扩展指令集，FPU可以提供32位浮点加速指令，TMU可快速执行包含变换和扭矩环路计算中常见
三角运算的算法, VCU扩展指令集能够降低编码应用中常见复杂数学运算的延迟。
QXS320F28379D采用双核架构，CPU0和CPU1可独立并行运行，也可以相互通信。每个核都具有其独立的存储资源，
都可以独立访问典型控制系统中所需的主要外设。双核之间可以通过中断，特殊寄存器和共享内存三种方式通信。
QXS320F28379D还集成了高性能模拟外设和增强型控制外设，8个独立的12位采样率为3MSPS/8个独立的16位采样率
为1.6MSPS的常规ADC可准确、高效地管理多个模拟信号，从而最终提高系统吞吐量。8个模拟比较器模块可以针对
跳闸情况对输入电压电平进行持续监控。先进的控制外设(具有独立于频率的ePWM/HRPWM/HHRPWM和eCAP)，可对系
统进行出色的控制。内置的8通道SDFM允许在隔离层上无缝集成过采样Σ-Δ调制器。
通过各种业界通用通信端口（如 USB、SPI、SCI、I2C、uPP、McBSP 和 CAN2.0，CAN FD）支持连接，并且提供了多
个多路复用选项，可在各种应用中实现出色的信号布局。
QXS320F28379D支持高达768KB可配置的指令RAM或数据RAM以及额外的1.28MB指令RAM和2MB Flash存储，能够适应大
部分嵌入场景。QXS320F28379D还支持16KB的bootloader指令RAM，灵活配置启动过程。

特性
• 双核架构
• 模拟子系统
– 两个 32 位 CPU
– 240MHz
– IEEE 754 单精度浮点单元 (FPU)
– 三角法数学单元 (TMU)
– Viterbi/复杂数学单元 (VCU-II)
• 两个可编程控制律加速器 (CLA)
– 240MHz
– IEEE 754 单精度浮点指令
– 独立于主 CPU 执行代码
• 片上存储器
– 2MB 闪存（ECC保护）
– 2MB RAM（ECC保护或奇偶校验保护）
– 支持第三方开发的双区安全
• 时钟和系统控制
– 两个内部零引脚10MHz 振荡器
– 片上晶体振荡器
– 窗口化看门狗计时器模块
– 丢失时钟检测电路
• 1.2V 内核、3.3V I/O 设计
• 系统外设
– 两个支持 ASRAM 和 SDRAM 的外部存储器接
口 (EMIF)
– 两个 6 通道直接存储器存取 (DMA) 控制器
– 多达 169 个具有输入滤波功能的独立可编程、
多路复用通用输入/输出 (GPIO) 引脚
– 扩展外设中断控制器 (ePIE)
– 支持多个具有外部唤醒功能的低功耗模式 (LPM)
• 通信外设
– USB 2.0 (MAC + PHY)
– 支持 12 引脚 3.3V 兼容通用并行端口 (uPP) 接
口
– 两个控制器局域网 (CAN) 模块
– 三个高速（高达30MHz）SPI 端口
– 两个多通道缓冲串行端口 (McBSP)
– 六个串行通信接口 (SCI/UART)
– 两个 I2C 接口
– 多达八个模数转换器 (ADC)
• 16 位模式
– 每个为 1.6MSPS（系统吞吐量高达
12.8MSPS）
– 单端/差分输入
– 多达 24/12 个外部通道
• 12 位模式
– 每个为 3MSPS（系统吞吐量高达
24MSPS）
– 单端/差分输入
– 多达 24/12 个外部通道
• 每个 ADC 上有一个采样保持 (S/H) 电路
• ADC 转换的硬件集成后处理
– 饱和偏移量校准
• 封装选项：
– 无铅，绿色环保封装
– 337 焊球 New Fine Pitch Ball Grid Array
(nFBGA) [ZWT 后缀]
– 176 引脚 PowerPAD™ 热增强型低剖面四通道扁
平封装 (HLQFP) [PTP 后缀]
– 100 引脚 PowerPAD 热增强型薄型四通道扁平
封装 (HTQFP) [PZP 后缀]
• 温度选项：
– T：–40°C 至 105°C 结温
– S：–40°C 至 125°C 结温
– Q：–40°C 至 125°C 的自然通风下
2 应用
1.中距离/短距离雷达
2.牵引逆变器电机控制
3.HVAC 大型商用电机控制
4.自动分拣设备
5.CNC 控制
6.交流充电（桩）站
7.直流充电（桩）站
8.电动汽车充电站电源模块
9.能量存储电源转换系统 (PCS)
10.中央逆变器
11.太阳能电源优化器
12.串式逆变器
13.逆变器和电机控制
14.车载充电器 (OBC) 和无线充电器
15.线性电机分段控制器
16.伺服驱动器控制模块
17.交流输入 BLDC 电机驱动器
18.直流输入 BLDC 电机驱动器
19.工业交流-直流
20.三相 UPS
