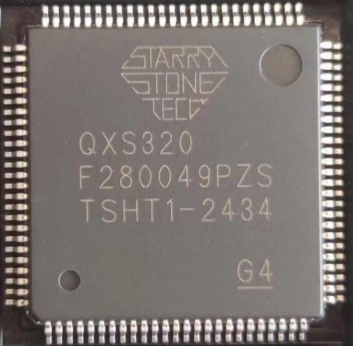

QXS320F280049RSHS数字信号控制器可替代TMS320F280049系列DSP

QXS320F280049RevB是一款对标TI公司的TMS320F28004x系列的32位处理器。主要针对实时控
制应用（如工业电机驱动、光伏逆变器和数字电源、电动汽车的电机控制以及空调变频等）。
QXS320F280049RevB拥有对标TI C28x的自主研发的32位CPU内核，可提供160MHz的处理能力。
QXS320F280049RevB内部同样集成了FPU，TMU和VCU扩展指令集，FPU可以提供32位浮点加速指令，
TMU可快速执行包含变换和扭矩环路计算中常见三角运算的算法, VCU扩展指令集能够降低编码应
用中常见复杂数学运算的延迟。
QXS320F280049RevB采用双核架构，CPU0和CPU1可独立并行运行，也可以相互通信。每个核
都具有其独立的存储资源，都可以独立访问典型控制系统中所需的主要外设。双核之间可以通过
中断，特殊寄存器和共享内存三种方式通信。
QXS320F280049RevB还集成了高性能模拟外设和增强型控制外设，三个独立的12位采样率为
3MSPS的常规ADC可准确、高效地管理多个模拟信号，从而最终提高系统吞吐量。模拟前端上的七
个PGA可以在转换之前实现片上电压调节。七个模拟比较器模块可以针对跳闸情况对输入电压电
平进行持续监控。先进的控制外设(具有独立于频率的 ePWM/HRPWM 和 eCAP)，可对系统进行出
色的控制。内置的 4 通道 SDFM 允许在隔离层上无缝集成过采样 Σ-Δ 调制器。
通过各种业界通用通信端口（如 SPI、SCI、I2C、LIN 和 CAN2.0，CAN FD）支持连接，并
且提供了多个多路复用选项，可在各种应用中实现出色的信号布局。QXS320F280049RevB同时支
持 PMBus。
嵌入式实时分析和诊断 (ERAD) 模块通过提供用于分析的附加硬件断点和计数器来增强器件
的调试和系统分析功能。
QXS320F280049RevB支持高达512KB可配置的指令RAM或数据RAM以及额外的512KB指令RAM和
1MB Flash存储，能够适应大部分嵌入场景。QXS320F280049RevB还支持8KB的bootloader指令RAM
，灵活配置启动过程。

特性
• 32位双核CPU
– 160 MHz
– IEEE-754 单精度浮点单元(FPU)
– 三角函数加速器(TMU)
– Viterbi/复杂数学单元(VCU-I)
• 片上存储器
– 1MB FLASH (ECC 保护)
– 1MB SRAM(ECC保护/奇偶校验保护)
•1MB 指令RAM，512KB 数据RAM
• 时钟和控制
– 两个内部零引脚 10MHz 振荡器
– 片上晶振振荡器和外部时钟输入
•片上 10MHz 振荡器
•外部晶振频率最高支持 20MHz
– 看门狗计时器模块
– 丢失时钟检测电路
• 电源电压：1.2V 内核、3.3V I/O
– 可生成 1.2V 电压的内部 VREG
– 欠压复位(BOR)电路
• 系统外设
– 6通道直接存储器存取(DMA)控制器
– 40个独立可编程多路复用GPIO引脚
– 在模拟引脚上提供21路数字输入
– 增强型外设中断扩展(ePIE)模块
– 持多个具有外部唤醒功能的低功耗模
式(LPM)
– 嵌入式实时分析和诊断(ERAD)
• 通信外设
– 1个电源管理总线(PMBus)接口
– 1个内部集成电路(I2C)接口
– 2个控制器局域网(CAN)总线端口
– 2个串行外设接口(SPI)端口支持QSPI
– 2个与UART兼容的串行通信接口(SCI)
– 1个可兼容UART的本地互联网络(LIN)
• 模拟系统
– 3个 3MSPS 12位模数转换器(ADC)
• 多达21个外部通道
• 每个ADC集成4个后处理模块(PPB)
– 2个12位缓冲数模转换器(DAC)
– 7个带12位参考数模转换器(DAC)的窗口比较器(CMPSS)
• 数字干扰滤波器
– 7个可编程增益放大器 (PGA)
• 可编程增益设置
• 可编程输出滤波
• 增强型控制外设
– 16个具有增强特性的ePWM通道
• 16个高分辨率(110ps)HRPWM通道
• 具有高分辨率的集成死区支持
• 具有硬件跳闸区域(TZ)
– 7个增强型捕捉(eCAP)模块
• 2个增强型捕捉模块(HRCAP)
– 2个CW/CCW运行模式的增强型正交编码器脉
冲(eQEP)模块
– 4条Σ-Δ滤波器模块(SDFM)输入通道
• QXFast-FOC
– 无传感器的磁场定向控制(FOC)
• 封装
– 100 引脚LQFP
– 64 引脚LQFP
– 56 引脚VQFN
• 温度
– -40℃至125℃环境温度
– -40℃至200℃结温(56引脚陶瓷封装)
2 应用
⚫交流充电桩
⚫直流充电桩
⚫电动汽车充电站电源模块
⚫车辆无线充电模块
⚫能量存储电源转换系统（PCS）
⚫中央逆变器
⚫太阳能电源优化器
⚫串式逆变器
⚫直流/交流转换器
⚫逆变器和电机控制
⚫伺服驱动器控制模块
⚫交流BLDC电机驱动器
⚫直流BLDC电机驱动器
⚫工业交流/直流电源
⚫三相UPS
⚫商用网络和服务器PSU
⚫商用通信电源整流器
