低成本高性价比SWM32SRET6-50屏驱方案最佳选择
来源:信立诚科技作者:admin发布时间:2021-01-06 20:45:23
随着信息时代的快速发展,移动、工业和消费应用方面对图形用户界面(GUI)的需求更强,并
且所需硬件资源也有所增加。
为了应对这种日益增长的需求,我司开发一款针对 GUI 界面的 MUC——SWM32SRET6, 此芯片为
CortexTM-M4 32 位微控制器,CPU 主频高达 120MHz,内嵌 8M SDRAM,为 LCDC 提供专用 DMA 通道,
便于 SDRAM 与 LCD 数据交换,可以自动从 SDRAM 获取图形数据并将其驱动到显示屏,无需任何
CPU 干预,节省外部布线,节约芯片资源,价格低廉,超高的性价比成为您的不二选择。
特性
⚫ CortexTM-M4 32 位微控制器
⚫ 兼具 SWM320 所有功能
⚫ CPU 最高主频 120MHz
⚫ 内嵌 8M SDRAM
⚫ 内置 LCDC 单通道 DMA,FIFO 深度 32*32bit
⚫ 支持同步 LCD 接口
◼接口时序可调
◼输出时钟可配置为空闲时关闭
⚫ 支持 RGB565 格式
⚫ 支持最高分辨率 1024*768,实际分辨率可以配置
⚫ LCDC 输出数据宽度 16bit
如图所示,SWM320 内嵌 8M 的 SDRAM,不需要外部接线,可提高产品可靠性,降低设计难度。
只需要与 LCD 之间接线就可以,方便布线。同时,此芯片还具有 SWM320 的其他原本的功能,
具有超高的性价比。
LCD 方案参考设计
LCD 屏幕驱动方案
芯片集成显存用的 64Mbit 的 SDRAM,同时额外支持 SRAM 接口,存储用的 NOR-FLASH 与 SPI-FLASH
等接口。
支持输出 RGB565 格式,可直接驱动 RGB 接口的 16/18/24 位屏,最高支持驱动 1024*768 分辨率,
显示软件方面由 LittleVGL 与μGUI 等开源 GUI 库实现。

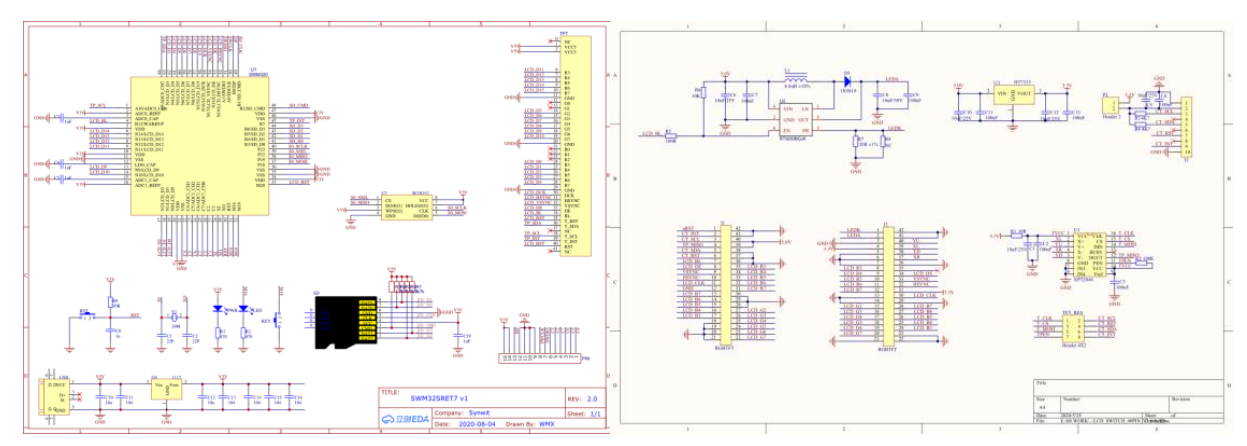

屏幕驱动硬件方案
