LS12D252/LS12D2002 具有 LVDS 接口的双通道 250MSPS/1GSPS 以及单通道 500MSPS/2GSPS 的 12 位模数转换器(ADC)

LS12D252 和 LS12D2002 是高速模数转换器(ADC)系
列的第二代产品，具有多通道输入和高分辨率以及高采样速
率的模数转换器，在双通道模式下的采样速率高达
250MSPS(LS12D252)、1GSPS(LS12D2002) ，在单通道模式
下 的 采 样 速 率 高 达 500MSPS(LS12D252) 、 2GSPS
(LS12D2002)。

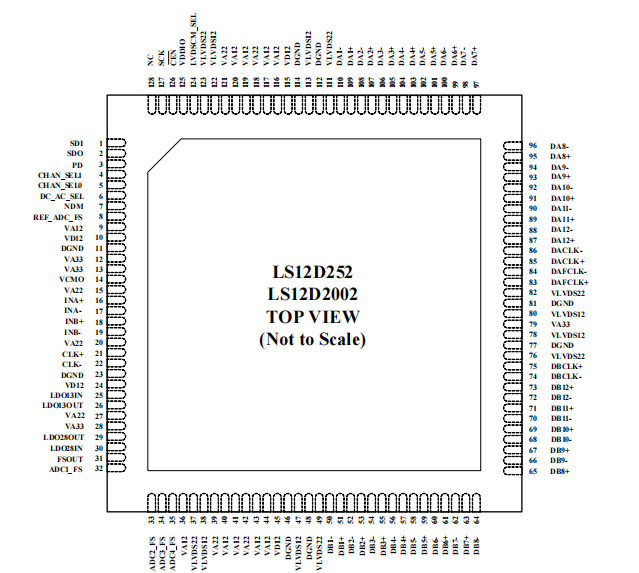

LS12D252 和 LS12D2002 提供了灵活的 LVDS 数据接
口，该器件可通过引脚配置和 SPI 编程来选择不同通道模式
和采样速率，方便用户 硬件电路板设计和降低对
FPGA/ASIC 数据采集速率的要求，满足多通道数或高信号
带宽应用的需求。每 12 对 LVDS 都对应有一组随路时钟，
增加了数据稳定性，并支持可编程共模电压。


器件特征
⚫ADC 内核：
- 12 位分辨率
- LS12D252 单通道模式采样速率高达 500MSPS 双
通道模式采样速率高达 250MSPS
- LS12D2002 单通道模式采样速率高达 2GSPS 双通
道模式采样速率高达 1GSPS
⚫并行 LVDS 数据接口：
- LS12D252 有 12 对 LVDS，每对 LVDS 输出数据速
度为 500Mbps
- LS12D2002 有 24 对 LVDS，每对 LVDS 输出数据
1Gbps
- 每 12 对 LVDS 配有一组随路时钟
⚫集成差分模拟输入缓冲器：
- LS12D252 单通道模拟输入带宽(-3dB)是 DC~1GHz，
双通道模拟输入带宽是 DC~500MHz
- LS12D2002 单 通 道 模 拟 输 入 带 宽 (-3dB) 是
DC~2GHz，双通道模拟输入带宽是 DC~1GHz
- ADC 的 Full-scale 电压范围：0.6V~1.0V
⚫LS12D252 单通道模式 ENOB，SNR 和 SFDR 特性：
- 输入频率 fin = 40.13MHz 时：
ENOB = 9.4bits、SNR = 59dB、SFDR = 76.4dB
- 输入频率 fin = 170.13MHz 时：
ENOB = 9.3bits、SNR = 58.2dB、SFDR = 71.2dB
- 输入频率 fin = 290.13MHz 时：
ENOB = 9.1bits、SNR = 56.5dB、SFDR = 70.9dB
⚫LS12D2002 单通道模式 ENOB，SNR 和 SFDR 特性：
- 输入频率 fin = 70.13MHz 时：
ENOB = 8.8bits、SNR = 55.5dB、SFDR = 60.4dB
- 输入频率 fin = 170.13MHz 时：
ENOB = 8.9bits、SNR = 55.9dB、SFDR = 63.1dB
- 输入频率 fin = 290.13MHz 时：
ENOB = 8.6bits、SNR = 54dB、SFDR = 59.1dB
⚫供电电源：1.32V、2.3V、3.3 直流供电
⚫功耗：
- LS12D252 单通道模式：1.11W
- LS12D252 双通道模式：1.17W
- LS12D2002 双通道模式：2.89W
- LS12D2002 单通道模式：2.91W
 应用
⚫无线和有线带宽通信
⚫超声设备
⚫通信测试设备
⚫示波器和数字转换器
⚫电子测试和数据采集系统
