LS12D250 具有 LVDS 接口的四通道 250MSPS 以及双通道 500MSPS 的 12 位模数转换器(ADC)

LS12D250 是高速模数转换器(ADC)系列的第二代产品，
具有多通道输入和高分辨率以及高采样速率的模数转换器，
在双通道模式下的采样速率高达 500MSPS ，在四通道模式
下的采样速率高达 250MSPS。
LS12D250 提供了灵活的 LVDS 数据接口，该器件可通
过引脚配置和 SPI 编程来选择不同通道模式和采样速率，方
便用户硬件电路板设计和降低对FPGA/ASIC数据采集速率
的要求，满足多通道数或高信号带宽应用的需求。每 12 对
LVDS 都对应有一组随路时钟，增加了数据稳定性，并支持
可编程共模电压。


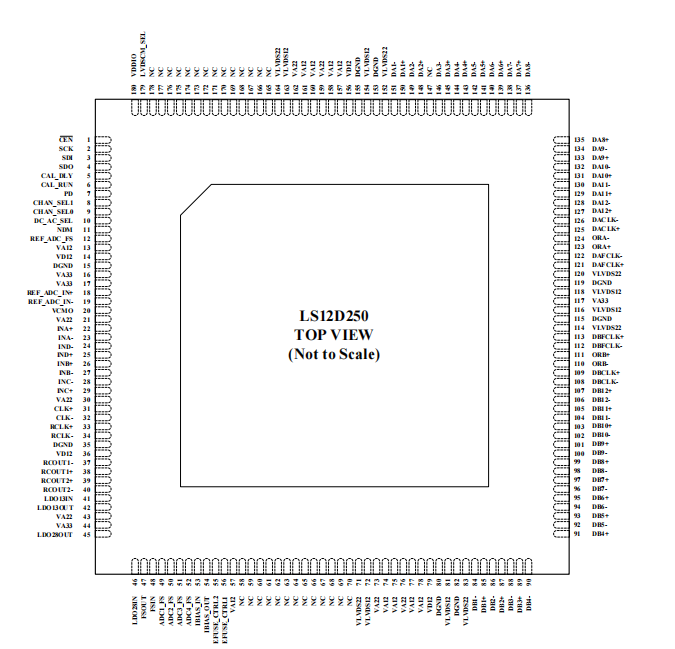

器件特征
⚫ADC 内核：
- 12 位分辨率
- 双通道模式采样速率高达 500MSPS
- 四通道模式采样速率高达 250MSPS
⚫并行 LVDS 数据接口：
- 有 24 对 LVDS，每对 LVDS 输出数据速度为
500Mbps
- 每 12 对 LVDS 配有一组随路时钟
⚫集成差分模拟输入缓冲器：
- 双通道模拟输入带宽(-3dB)：DC~1GHz
- 四通道模拟输入带宽(-3dB)：DC~500MHz
- ADC 的 Full-scale 电压范围：0.6V~1.0V
⚫支持多颗芯片输出数据同步
⚫ENOB，SNR 和 SFDR 特性：
- 输入频率 fin = 40.13MHz 时：
ENOB = 9.4bits、SNR = 58.6dB、SFDR = 76.5dB
- 输入频率 fin = 170.13MHz 时：
ENOB = TBDbits、SNR = TBDdB、SFDR = TBDdB
- 输入频率 fin = 498MHz 时：
ENOB = TBDbits、SNR = TBDdB、SFDR = TBDdB
⚫供电电源：1.27V、2.2V、3.3 直流供电
⚫功耗：双通道模式：1.88W、四通道模式：2.02W
 应用
⚫无线和有线带宽通信
⚫超声设备
⚫通信测试设备
⚫示波器和数字转换器
⚫电子测试和数据采集系统
