PT32L063CBT7 集成24 位的 SDADC LCD模块

PT32L063x 系列使用高性能，低功耗的 Cortex™-M0 32 位内核，通用工作频率最大 48MHz。内置高
速存储器(多达 120KB 的 Flash、8KB Data flash 和最大 8KB 的 SRAM)，多功能复用的 I/O 端口和连
接到 APB 总线的丰富外设。
所有型号的器件最多包含 1 个 24 位的 SDADC，1 个 BEEP，1 个红外接口，1 个 AES，2 个高性能
OPA，1 个 12 位的高速 DAC，多达 7 个具备丰富功能的定时器。还包含了多种标准的通信接口，包
括 1 个 SPI 接口、1 个 I2C 接口、2 个 LPUART 接口和 2 个的 UART 接口。
PT32L063x 系列产品包含 RTC 及一个 LCD 模块，该 LCD 模块内置升压功能，能在 C 型模式下输出
固定的 LCD 电压。
PT32L063x 系列产品支持 1.8V 至 5.5V 工作电压，包含-40°C 至+105°C 的温度范围，一系列的省
电模式以满足低功耗应用的需求。

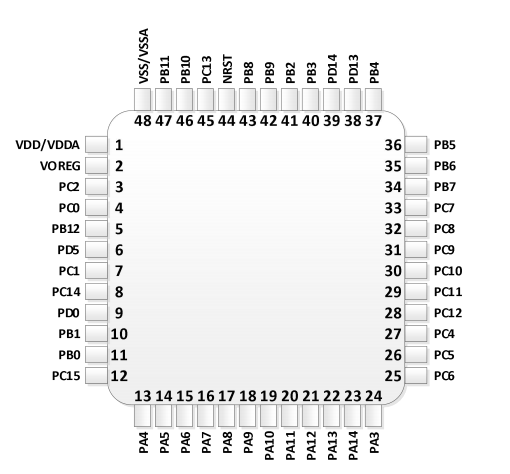

PT32L063x 系列产品提供包括 48 到 80 引脚的不同封装形式；根据不同的封装形式，器件中的外设
配置不尽相同。下面的表格中将罗列该系列产品中所有外设的基本介绍，这些丰富的外设配置，这些
丰富的外设配置，使得 PT32L063x 系列产品适合于多种应用场合：
 工业应用：
 家用电器、仪器仪表等
 IOT：
 无线模块等
 智能家居：
 无线烟感等


功能
内核：ARM 32 位的 Cortex™-M0
通用最高 48MHz 工作频率
存储器
 120KB 的闪存存储器
 8KB 的 Data Flash
 8KB 的 SRAM
时钟、复位和电源管理
 1.8～5.5V 供电和 I/O 引脚
上电/断电复位(POR/PDR)、可编程电压检
测器（PVD）
内嵌经出厂调校的 48MHz 的 RC 振荡器
内嵌经出厂调校的 38.4kHz 的 RC 振荡器
支持 4~24MHz 外部高速晶体振荡器
支持 32.768kHz 外部低速晶体振荡器
低功耗
睡眠和深度睡眠模式
 1 个 24 位的 Sigma-Delta 模数转换器
转换范围：0 至 VREF
可编程的 CIC 滤波器过采样率(FOSR)
 DMA:2 通道 DMA 控制器
支持的外设：定时器、SDADC、SPI、UART
和 LPUART
外设到存储器、存储器到外设、存储器到
存储器传输
多达 76 个快速 I/O 端口
多功能的数字/模拟复用 IO
所有 I/O 口都可以映像到外部中断
 2 路运算放大器
多达 7 个定时器
 2 个 16 位通用定时器，可产生单通道
PWM 输出
 2 个 16 位的基本定时器
 1 个 16 位低功耗定时器
 1 个 16 位无死区控制和紧急刹车，可用于
低功耗下电机控制的 LPTIM
 1 个独立看门狗定时器
多达 6 个通信接口
 1 个 I2C 接口
 1 个 SPI 接口
 2 个 UART 接口(UART0 支持智能卡模式)
 2 个 LPUART 接口
 1 个 12 位分辨率的数模转换器(DAC0)
 1 个红外接口(IRTIM)
 1 个 AES 硬件加速器
液晶显示控制器 LCD 接口
最多 48 个 LCD 复用功能引脚
支持 1/2、1/4、1/6、1/8 扫描占比
支持 1/3 偏置电压
支持最大 92、176、252、320 像素的多种
像素规格
 8×48 位的大容量显存
 IAP 功能
支持蜂鸣器功能
 RTC 实时时钟
 16 位 CRC 计算单元
 96 位的芯片唯一代码
